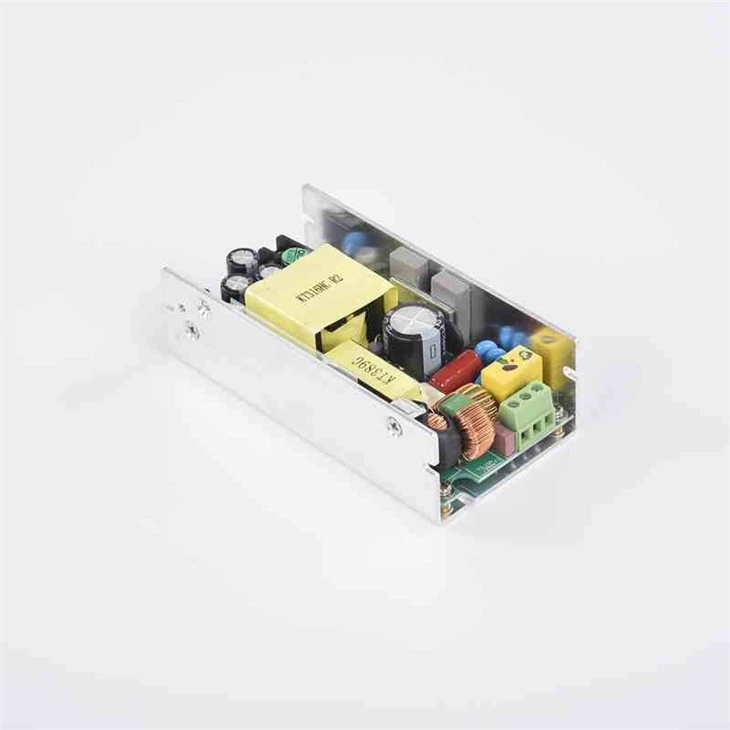

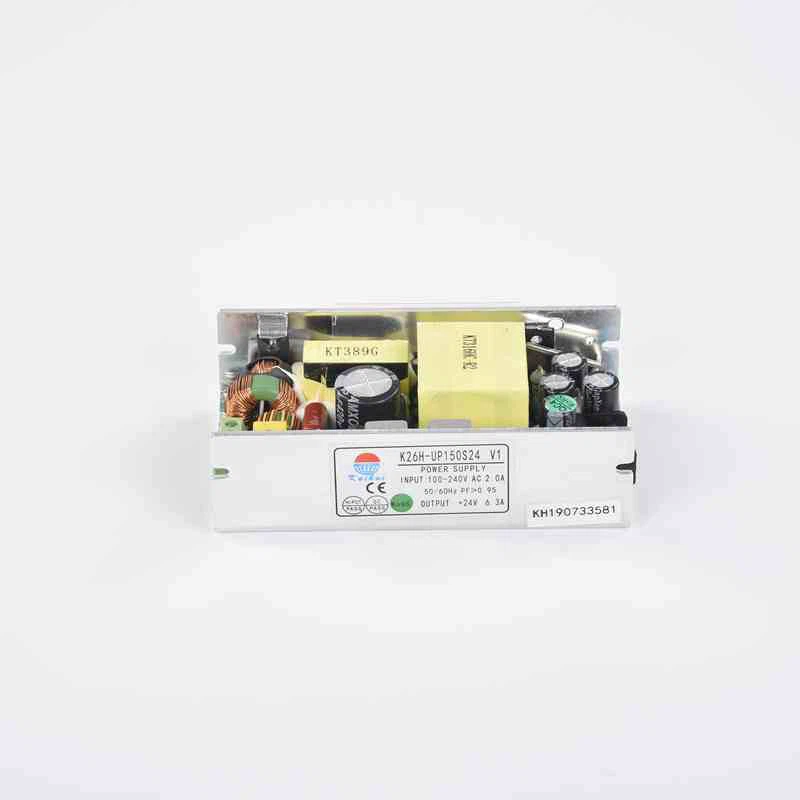

พาวเวอร์ซัพพลาย 150 วัตต์

รายการNO

K26H-UP150S24

เอาท์พุต

แรงดันขาออก

+24V

จัดอันดับปัจจุบัน

6.3A

ช่วงปัจจุบัน

0-6.3A

กำลังไฟ (พัดลม 20CFM)

151.2W

กำลังไฟพิกัด (การพาความร้อน)

＜120W

ระลอก&แอมป์; เสียงรบกวน

240mVp-p

ช่วงเอาต์พุตที่ปรับได้

±10% (5V:-5%~+10%)

ความแม่นยำในการส่งออก

±1%

ระเบียบสาย

±0.5%

โหลดระเบียบ

±0.5%

ตั้งค่า ลุกขึ้น รักษาเวลา

500ms, 50ms, 20ms

อินพุต

ช่วงแรงดันไฟฟ้าขาเข้า

90~264V AC

อินพุตปัจจุบัน

0.8A@220V AC

ความถี่อินพุต

47~63Hz

ตัวประกอบกำลัง

& gt;0.99@110V;>0.95@220V

ประสิทธิภาพ

88%

กระแสน้ำไหลเข้า

สตาร์ทเย็น 20A@115V, 40A@230V

กระแสไฟรั่ว

& lt;1mA@240V

การป้องกัน

ป้องกันการโหลดเกิน

110~200% อาการสะอึก การกู้คืนอัตโนมัติ

ป้องกันไฟฟ้าลัดวงจร

---

Over Temp., การป้องกัน

---

สิ่งแวดล้อม

อุณหภูมิในการทำงาน ความชื้น

-20~50℃, 10~90% RH, ไม่มีการควบแน่น

อุณหภูมิในการจัดเก็บ ความชื้น

-20~85℃, 10~95% RH

อุณหภูมิ, ดริฟท์

±0.03%/℃(0~50℃)

การสั่นสะเทือน

10~500Hz, 2G 10 นาที / 1 รอบ, ระยะเวลา 60 นาที ต่อแกนAX

ความปลอดภัย&มาตรฐาน EMC

มาตรฐานความปลอดภัย

EN60950-1

ทนต่อแรงดันไฟฟ้า

ฉัน/PO/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC

ความต้านทานของฉนวน

I/PO/P, I/P-FG, O/P-FG: 500VDC/ 100M โอห์ม

มาตรฐาน EMC

EN55022 คลาส B EN61000-3-2

อื่นๆ

มิติ

115*59*35 มม.(L*W*H)

น้ำหนัก

0.5กก.

หมายเหตุ

1. พารามิเตอร์ทั้งหมดอินพุต 230VAC, โหลดพิกัด, อุณหภูมิแวดล้อม 25 ℃, วัดภายใต้สภาวะความชื้น 70%;
2. ความแม่นยำ: รวมถึงการตั้งค่าความคลาดเคลื่อน การควบคุมสาย การควบคุมโหลดและอื่น ๆ
3. การทดสอบการกระเพื่อม: เส้นยาว 30 ซม. เชื่อมต่อแหล่งจ่ายไฟและโหลดด้านโหลดและตัวเก็บประจุ 0.1u และ 47u ถึงออสซิลโลสโคป 20MHz วัดที่ปลายโหลด
4. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะนำไปติดตั้งในอุปกรณ์ขั้นสุดท้าย อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงเป็นไปตามคำสั่งของ EMC
5. อาจจำเป็นต้องลดพิกัดภายใต้แรงดันไฟฟ้าอินพุตต่ำ โปรดตรวจสอบเส้นโค้ง derating สำหรับรายละเอียดเพิ่มเติม
