การจ่ายไฟแบบสวิตช์ปรับอุณหภูมิสีของไฟ LED และแถบ LED เป็นอย่างไร?
เพื่อปรับอุณหภูมิสีของไฟ LED และแถบ LED โดยแหล่งจ่ายไฟ
ขั้วลดแสงของแหล่งจ่ายไฟถูกควบคุมโดยสัญญาณ PWM1 และ Io กระแสไฟ OUTPUT ของ LED จะถูกปรับโดยการปรับอัตราส่วนหน้าที่ของ PWM1 เพื่อให้ได้การหรี่แสงของหลอดไฟ LED
เพื่อให้ได้การปรับอุณหภูมิสี อาร์เรย์ LED สีขาวเย็นหนึ่งชุดและอาร์เรย์ LED สีขาวอบอุ่นหนึ่งชุดที่มีแรงดันไฟฟ้าตกค่อนข้างใกล้จะเชื่อมต่อกับปลายเอาต์พุตของแหล่งจ่ายไฟ และใช้สวิตช์เปิดปิด MOS1 และ MOS2 เพื่อควบคุมการเปิด-ปิด ของอาร์เรย์ LED สีขาวเย็นและการเปิด-ปิดของอาร์เรย์ LED สีขาวอบอุ่นตามลำดับ
สัญญาณ PWM2 เชื่อมต่อกับกริด MOS1 เพื่อควบคุมเวลาการนำของอาร์เรย์ LED สีขาวเย็น รับสัญญาณ PWM2 หลังจากอินเวอร์เตอร์ PWM3 เชื่อมต่อกับกริด MOS2 เพื่อควบคุมเวลาการนำของอาร์เรย์ LED สีขาวอบอุ่น
PWM2 อยู่ที่ระดับพลังงานสูง PWM3 อยู่ที่ระดับต่ำ ดังนั้นอาร์เรย์ LED สีขาวเย็นจึงเปิดอยู่ อาร์เรย์ LED สีขาวอบอุ่นจะปิด และในทางกลับกัน ปรับรอบการทำงานของ PWM2 เพื่อปรับอัตราส่วนเวลาเปิดเครื่องของอาร์เรย์ LED สีขาวเย็นและอาร์เรย์ LED สีขาวอบอุ่นในหน่วยเวลา และใช้เวลาชั่วคราวของการปรากฏตัวของสายตามนุษย์เพื่อให้ได้ผลของการเปลี่ยนแปลงอุณหภูมิสี

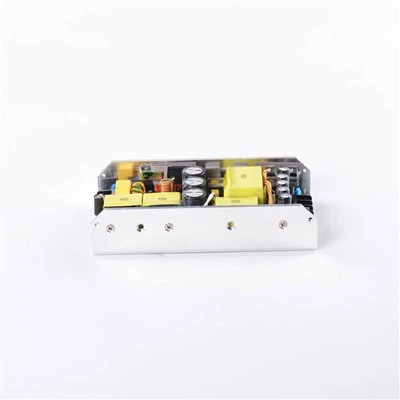

มีไฟ LED แบบหรี่แสงได้รุ่นหนึ่งสำหรับการอ้างอิงของคุณ รายละเอียดเพิ่มเติมโปรดตรวจสอบภาพด้านล่าง ขอบคุณ!
